手提式棉花衣分试轧机

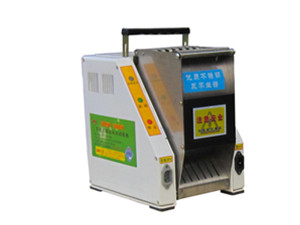

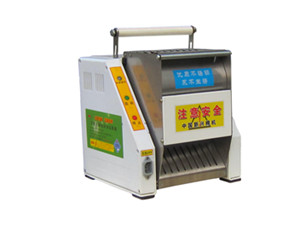

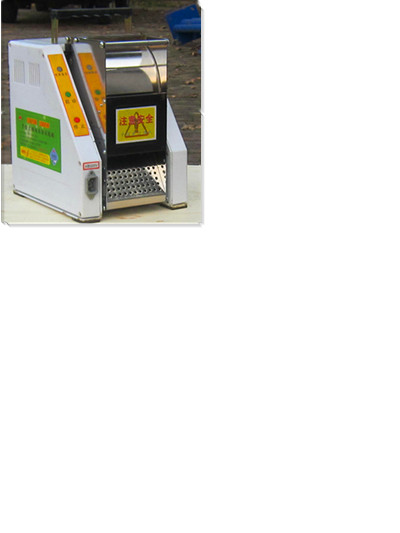

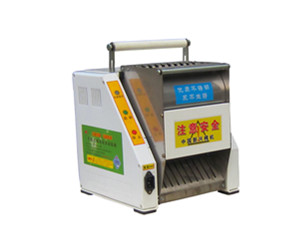

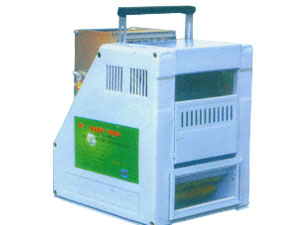

　　第一章、机器外型图：

　　第二章、机器的结构：机器主要结构有机架、锯片筒、毛刷筒、工作厢电机等部件组成，锯片筒、毛刷筒、工作厢、电机分别安装在由两块钢板制成的机架上，各运转部位之间隙和工作厢均采用可调式技术设计而成，其结构独特新颖。

　　第三章、工作原理：工作厢内的籽棉被旋转的锯齿钩拉着移动到肋条排上部工作点时，由于受外力的推动，厢内籽棉在肋条排内圆弧的作用下，很快形成棉卷，同时棉籽被肋条阻隔与纤维分离，带长纤维的棉籽继续随着棉卷运转，已扎掉纤维棉籽落在锯片之间的空隙中，顺着肋条排下部表面流出机外，锯齿钩拉着纤维通过肋条缝进入后厢移到上排杂刀时，由于离心力的作用，部分杂质在排杂刀的阻挡下与纤维分离，被排到后厢上部，纤维则被高速运转的毛刷刷下，经过下面的排杂板时再次排斥部分杂质，纤维则顺着气流通过皮棉道和皮棉出口顺利的进入皮棉网袋中。

　　第四章、安全提示：

　　1、使用前首先检查一下220v电源线及插座是否有漏电隐患，以及接地保护设施是否安全可靠，12v电源线正负极接法是否正确。

　　2、机器在接通220v电源时，严禁打开安全外壳，已防发生触电事故。

　　3、机器再临时检修时，必须先切断电源，已防不注意触动开关按钮发生意外事故。

　　4、机器在使用时，绝不要把手伸入机器内，必要时可用木棒代替，已防伤手。

　　5、严禁非成人和酒后人员操作机器。

　　第五章、注意事项：

　　1、试车合厢时且勿猛合，特别是新机器更要注意，因籽棉与新肋排磨擦阻力大，防止闷车后如不及时拉开工作厢，电流瞬间增大，会造成电器烧坏等事故。

　　2、使用时出棉口要及时清理，否则排风受阻，造成回棉缠绕锯轴，一但锯轴上缠上皮棉要及时清理，否则越缠越紧，无形中增加了机器本身的运转阻力，迫使电流过大，也是造成机器损坏的重要原因。

　　3、试轧时喂花量的大小，会直接影响着试轧机的运转是否正常，棉卷太松易停转，棉卷太紧棉花外溢。试轧时必须时刻注意棉卷的运转慢与松紧程度，而随时调整喂花量的大小，且喂花尽量做到均匀一致。

　　4、机器转动带一般出厂前松紧度都已调整好，不要随意动，如有必要可问明情况后再做调整。

　　5、由于受机器空间、气流和其他方面的影响，本机未设冷风系统故电机不能长时间运转，已防过热烧坏，造成不必要的损失。

　　第六章、操作过程：

　　使用前首先拉开工作厢，把50克--100克含水量在10%左右的棉样放在厢的下部，打开电源开关空车运转，机器在无任何异常的情况下，慢慢的合上工作厢，厢内棉籽在受到锯片的钩拉后开始运转到逐步运转正常，如籽棉沿着肋缝上窜而不起卷，应立即拉开工作厢，用操作棒(木棍)把籽棉压下去，再合厢反复试轧，直到棉卷正常运转，然后开始喂花。棉样喂完后，棉卷逐渐的由白色变为灰色，以无可钩拉的纤维为初步试轧完成，打开工作厢让机内剩余的皮棉吹入皮棉网袋中，然后在关闭电源开关停车清理皮棉网袋，取出皮棉样，试轧过程全部结束。初用机器由于操作技术不熟练，棉卷一时难以形成运转，只有掌握了机器的操作要领与技巧，应用起来才能得心应手。

　　第七章、常见的故障与排除方法：

　　第八章、检修与保养：

　　1、每天工作完成后，首先检查一下锯轴上是否有缠绕的纤维，如有要及时清理。

　　2、每次使用后，机器上下排杂排出的杂质以及机器内部所积存杂质与尘土都要清理干净。

　　3、机器外出携带时，要轻拿轻放，做到装箱保护，防止车辆在行驶中颠簸震动或摔碰，造成机器变形，影响机器的使用性能。

　　4、机器每用一段时间后，要做到定期检查，首先检查一下各运转部位是否灵活，各种螺丝是否松动，传动带松紧及磨损情况是否正常。

　　5、机器上各种轴承需两年到三年注黄油一次，如需注油在拆卸轴承的过程中，一定要在轴承互合与机架位置上划上记号，已防装错位置影响机器的精度与使用效果。

　　6、机器长时间不用时要注意保存，不要随便乱放，要放在屋内高处通风的地方，已防室内潮湿机器受到腐蚀损坏。

　　第九章型号规格与技术参数：

　　1、型号 MJS7-110A型(220V交流)

　　MJS7-110B型(12V直流)

　　MJS7-110C型(交直两用)

　　2、外形规格：335×216×300毫米

　　3、锯片数量：7片

　　4、锯片直径：110毫米

　　5、锯片齿型：国标小齿

　　6、锯片齿数：121个

　　7毛刷根数：12根

　　8、毛刷筒直径：119毫米

　　9、毛刷筒转数：3480转/分

　　10、锯片筒转速：1250/分

　　11、锯齿齿合毛刷深度：1-2毫米

　　12、毛刷与挡风板间隙：1-2毫米

　　13、电压：220V 12V

　　14、试轧效率：500克/150秒

　　15、电机功率：260W

　　16、机器质量：约14千克

　　第十章机器装箱清单：

　　1、塑料皮棉出口 1个

　　2、皮棉网袋 1条

　　3、工具袋 1包

　　4、使用说明书 1本

　　5、产品使用光盘 1张

　　6、试轧机 1台

　　7、电源线A 、B型 1根/C型2根

　　第十一章三包时间及范围：

　　1、本试轧机上任何部件如有质量问题，影响机器的使用效率我厂负责全部责任。

　　2、用户从购机当时起，三包时间壹年。

　　3、因意外人为的原因造成机器损坏或电机烧毁等事故，我厂在合理收取零部件费用的同时，也将免费为用户负责修理安装调试等服务。

　　4、用户朋友们，如果你们有事或有什么问题，可就近向当地经销商联系办理，如有必要也可直接打电话与我厂联系。

　　注：由于产品不断改进，本说明书内容可能与产品稍有出入，待再改版时更改，希望用户朋友们谅解。
